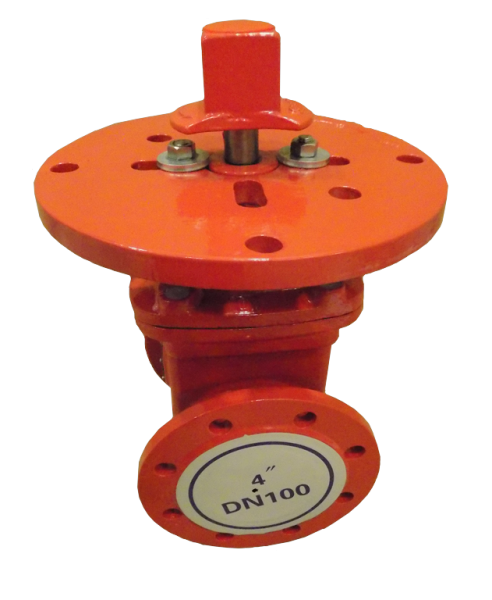

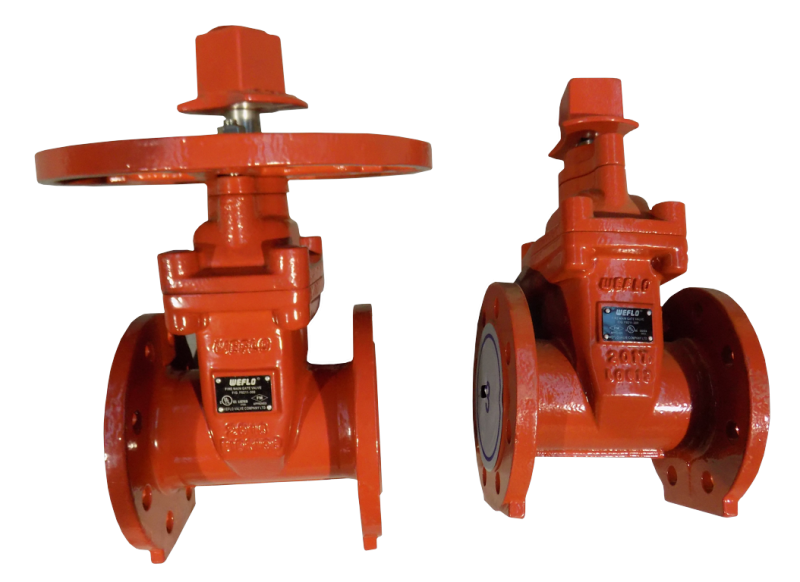

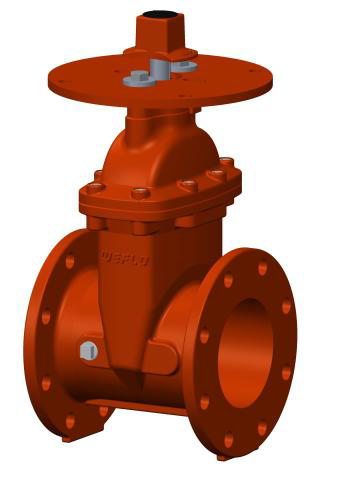

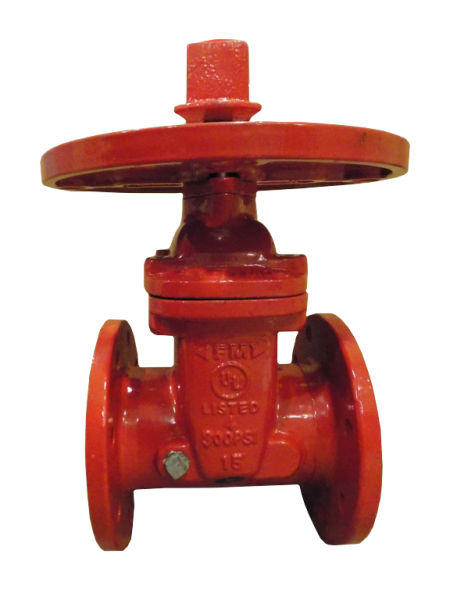

Zasuwa klinowa kołnierzowa pod wskaźnik model F0211-300

Ręcznie sterowana zasuwa klinowa z niewznoszonym trzpieniem. Konstrukcja umożliwia montaż wskaźnika pokazującego stan położenia klina zasuwy.

Zastosowanie

Ręcznie sterowana zasuwa klinowa z niewznoszonym trzpieniem. Konstrukcja umożliwia montaż wskaźnika pokazującego stan położenia klina zasuwy. Na wskaźniku zasuwy można zamontować opcjonalny zestawu monitorujący położenie zasuwy (całkowicie otwarta lub całkowicie zamknięta). Montowana w pompowniach, na rozgałęzieniach instalacji, na zewnątrz budynków w gruncie, jako zasuwa odcinająca przy hydrantach zewnętrznych.

Dostępne wersje oraz zakres dopuszczeń i certyfikatów należy konsultować z działem technicznym. Konstrukcja i materiały mogą ulec zmianie bez wcześniejszego powiadomienia.

Dane Techniczne

Dostępne rozmiary: DN 50 – DN300 (2” – 12”) 1
Przyłącze: kołnierzowe według PN-EN 1092 PN10/16 2
Ciśnienie robocze: 20,7 bar (300 psi)
Medium: woda oraz inne ciecze obojętne
Temperatura pracy: – 10°C do +82°C
Wykończenie: zewnętrzna i wewnętrzna powłoka epoksydowa (FBE) zgodna z AWWA C550
^* Zasuwy DN65 – DN80 (2½” – 3”) przygotowane do montażu pionowego wskaźnika możliwe na zamówienie.
^** Możliwe również inne owiercenia kołnierzy.
Wyposażenie dodatkowe: poziomy wskaźnik położenia zasuwy model F0600-WP lub F0800-WP pionowy wskaźnik położenia zasuwy model F0600-IP lub F0800-IP wyłącznik krańcowy przygotowany do monitorowania położenia klina zasuwy (montaż na wskaźniku położenia)

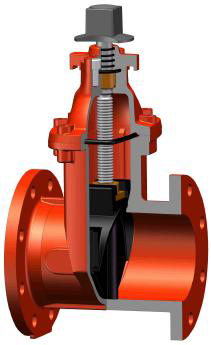

Konstrukcja i montaż

konstrukcja o pełnym przepływie zgodna z AWWA C515
długość zabudowy zgodna z ASTM B16.10 oraz EN558 seria 3
niewznoszony trzpień
potrójne uszczelnienie trzpienia typu O-ring
dodatkowy otwór gwintowany (NPT) w korpusie
możliwość wykonania w różnych klasach ciśnień
może być dostarczona bez kołnierza wskaźnika
trzpień może być wykonany z brązu ASTM B150 lub innego gatunku
możliwość wykonania trzpienia ze stali nierdzewnej ASTM A276 gatunek 316
przy montażu zasuw na rurociągu poziomym trzpień powinien być ustawiony pionowo
zasuwy montowane na rurociągach pionowych powinny mieć trzpień ustawiony poziomo
